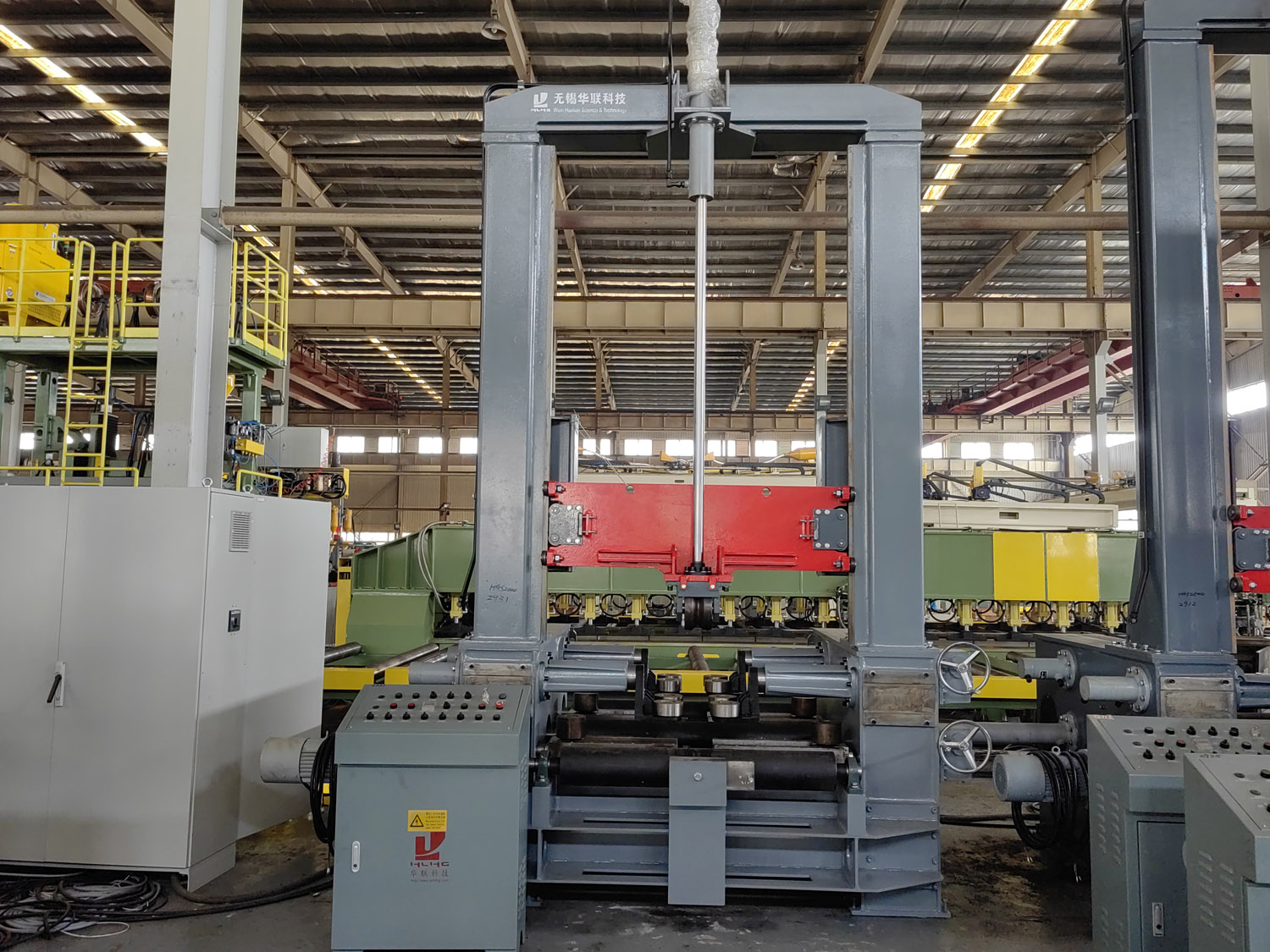

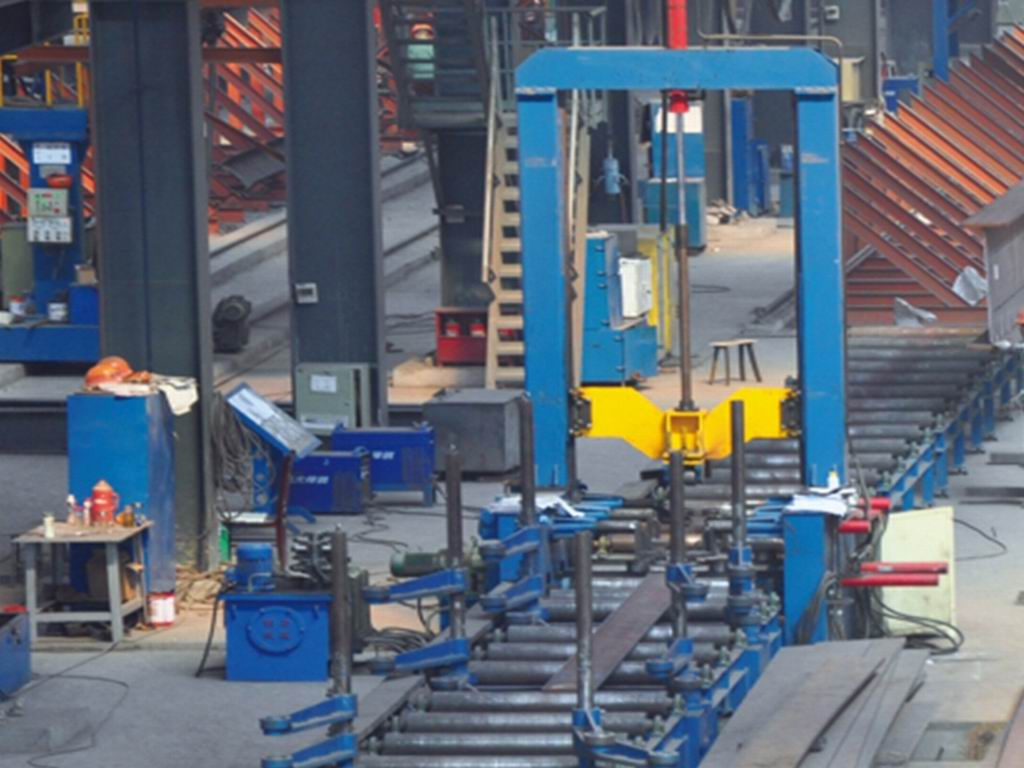

HGS系列H型鋼組立機（重型）
產品介紹
1、本組立機是用來組立點焊中、重形H型鋼的裝置。主機本體由上部門架、主機身和點焊裝置組成。
2、在主機身內上部裝有二組腹板對中裝置，該裝置一側為手動減速箱聯動對腹板進行定位，另一側為液壓缸推緊夾緊。
3、在機身內下部裝有二組翼板對中裝置，該裝置一側為手動減速箱聯動對翼板進行定位，另一側為液壓缸推緊夾緊。
4、上部門架壓輪架導向裝置采用了三向定位導向，導向方式有效保證了在組立過程中壓滾輪的穩定性。
5、在動力配置方面為了滿足對大型工件的輸送穩定性，在主機身和前后滾道內各配置了一組驅動減速機。這樣在輸送過程中實現三組減速機聯動驅動H型鋼。
|
產品型號 |
HGSII20-00 |
HGSII25-00 |
|
翼板寬度 |
200～1000mm |
|
|
翼板厚度 |
6-80mm |
|
|
腹板高度 |
200～2000mm |
200～2500mm |
|
腹板厚度 |
6-32mm |
|
|
組立速度 |
0.5～0.8m/min |
|
|
空行程速度 |
6000mm/min（最高） |
|
|
輸入輥道長度 |
12000mm |
|
|
輸出輥道長度 |
12000mm |
|
|
調束方式 |
變頻調束 |
|
|
選配 |
自動定位焊接裝置 |
|
